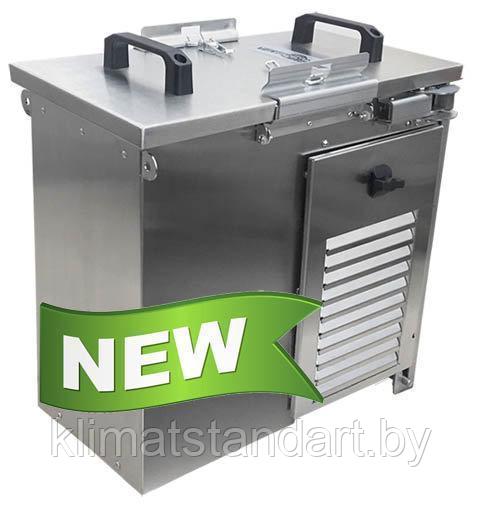

Приточная установка выполнена в корпусе из нержавеющей стали. Может размещаться в корзину с кондиционером.  Доступна в комплектации без ФКО.



Описание приточной установки Satellite (Спутник)

Отличительные особенности:

• Комплектующие произведены лучшими мировыми производителями
• Корпус выполнен из нержавеющей стали
• Небольшие размеры (с учётом максимальной комплектации)
• Выпускается с автоматикой:
  • ZENTEC с ЖК-дисплеем
  • GTC с цветным сенсорным дисплеем
• Интеллектуальная система управления (GTC):
  • Пульт управления с цветным сенсорным дисплеем
  • Автоматически поддерживает заданную температуру
  • Количество подаваемого воздуха управляется 10-ти скоростной регулировкой
  • Многофункциональный интерфейс
  • Автоматически понижает скорость вращения вентилятора
  • Отображает все настройки и режимы на пульте управления
  • Графики температур в онлайн–режиме
• Встроенный воздушный клапан, оборудованный электроприводом Belimo (Швейцария), с возвратной пружиной. Клапан принудительно закрывается, если отключится электропитание.
• 2 модификации. С угольно-фотокаталитическим фильтром или пылевым F9.
• Класс защиты, разрешающий размещать установку на улице
• Легка в обслуживании
• Монтаж не нарушает отделку помещения
• Возможен монтаж на вентилируемом фасаде
• Возможно подключить дополнительное оборудование (увлажнитель, ККБ, датчики CO2  и другие устройства)





Основные характеристики



Количество скоростей		ZENTEC	7
		GTC	10
Производительность, м³/час			45 - 300
Уровень шума на выходе из установки, dB			29 - 45
Мощность нагревателя, кВт			2
Габаритные размеры, мм			550 × 500 × 315
Класс защиты			IP 54
Размещение			Наружное
Степень очистки воздуха		Пылевой фильтр	Двойной (грубой и тонкой очистки E11)
		ФКО*	Фотокаталитический фильтр	Разлагает на безвредные вещества: Аллергены, вирусы, запахи, токсичные органические соединения. Токсичные примеси с молекулярной массой более 40 атомных единиц
			Адсорбционный фильтр	Гранулированный активированный уголь
		EPA*	Картридж тонкой очистки Е11
Гарантия			5 лет
Полные технические данные ⇒

* - на выбор
Бесшумная приточная вентиляция "Satellite 2"


• Вентиляционная установка Satellite 2 (Сателлит 2) производительностью 300 м³/ч с возможностью размещения в корзину с кондиционером. Располагается на улице под окном
• Предназначена для жилых квартир и небольших офисов. Отличается высокой степенью очистки воздуха, бесшумной работой как со стороны улицы, так и внутри обслуживаемого помещения
• Система оснащена встроенным компьютером, позволяющим регулировать подачу и температуру очищенного воздуха
• Монтаж «Satellit'а» выполняется в течение 2 часов, без пыли и влаги, и не нарушает дизайн и отделку квартиры

Satellite 2 — это свежий воздух и здоровье Вашей семьи

Уличный воздух со всеми запахами, примесями, пылью и аллергенами поступает в вентиляционное оборудование "Satellite 2" и проходит через 5 ступенчатую очистку

Очищенный воздух комфортной температуры и в нужном объёме поступает в ваш дом. Окна остаются закрытыми, вы не слышите шума улицы и дышите чистым воздухом

Фильтрация системы Satellite 2

ДВОЙНОЙ ПРЕДВАРИТЕЛЬНЫЙ ФИЛЬТР



Защита от пыли, пыльцы и аллергенов

Пылевой фильтр — двухслойная ткань с антибактериальной пропиткой и угольным вкраплением. Применяется также в салонной вентиляции автомобилей

+

Фильтр класса Е11 существенно повышающий качество фильтрации, емкость фильтров и продолжительность работы картриджа ФКО/EPA. Предварительный фильтр теперь состоит из двух фильтрующих элементов, объединённых в один корпус.



ФКО или EPA ?



ФОТОКАТАЛИТИЧЕСКИЙ ФИЛЬТР (ФКО)



Удаление запахов, вирусов, бактерий

Угольно-фотокаталитический фильтр. Данный фильтр работает по принципу "противогаза", очищая проходящий через него воздух большим количеством угольного адсорбента. Но, благодаря встроенному внутри картриджа фотокаталитическому фильтру, уголь постоянно очищается и накопленные загрязнители разлагаются на безвредные составляющие СО₂ и Н₂О, что позволяет эксплуатировать картридж три года без замены.



Самоочищающийся угольный фильтр оградит вас и вашу семью от вредного воздействия окружающей среды

Самоочищающийся фильтр

3 года срок службы

Ультра-фиолетовая очистка

Угольная защита

Простая замена за 1 минуту



Автоматика системы "Satellite 2"

Свежий воздух комфортной температуры в Вашем доме всего в несколько кликов

Автоматика Zentec

Программируемый логический контроллер, предназначенный для решения задач "малой" автоматизации в качестве встраиваемой системы.



Автоматика GTC

Универсальный одноплатный контроллер SYBERIA, пульт управления с цветным сенсорным дисплеем

Таблица отличий


Монтажные рамы для Satellite 2
Торцевая рама
Подходит для:

• монтажа в одно помещение
• монтажа в корзину кондиционера
• монтажа на балконе
• разводки воздуховодов внутри помещения

Монтажные кронштейны
Подходит для:

• монтажа в корзину кондиционера
• монтажа на балконе
• разводки воздуховодов снаружи помещения



Все варианты монтажей Вы можете посмотреть в разделе "Фотографии"





ТЕХНИЧЕСКИЕ ДАННЫЕ

Производительность, м³/час				45-300
Уровень шума на выходе из установки, dB				29-45
Напряжение питания, В / Гц				220 / 50
Мощность нагревателя, кВт				2
Кабель электропитания, мм²				3 × 1,5
Рекомендованный автоматический выключатель для электропитания				16А
Кабель пульта управления				UTP 2 × 2 × 0.5 (две витые пары)
Мощность вентилятора, кВт				0,083
Габаритные размеры, мм				550 × 500 × 315
Вес, кг				22,9
Класс защиты				IP 54
Размещение				Наружное
Степень очистки воздуха		Пылевой фильтр	Двойной (грубой и тонкой очистки E11)
		ФКО*	Фотокаталитический фильтр	Разлагает на безвредные вещества: Аллергены, вирусы, запахи, токсичные органические соединения. Токсичные примеси с молекулярной массой более 40 атомных единиц
			Адсорбционный фильтр	Гранулированный активированный уголь
		EPA*	Картридж тонкой очистки Е11
Режим работы				Непрерывный
Поддержание заданной температуры приточного воздуха, °C				В диапазоне +10...+30
Условия эксплуатации:	Температура входного воздуха, °С			-26 / +50

* - на выборГабаритные размеры

Состав изделия

Встроенная система автоматики

Приточная установка Satellite комплектуется автоматикой Zentec  или GTC

Тип автоматики	Zentec	GTC
Пульт управления
Тип дисплея	Монохромный, 3.5"	Цветной, сенсорный, 3.5‛, 320х240
Пользовательское меню "настройки" (яркость экрана, звуки, включение/отключение функций, реакция системы на аварийные сигналы, настройка отображения графиков, язык интерфейса).
Язык интерфейса	Русский	Английский / Русский
Основные функции автоматики
Переключение скоростей вентилятора
Автоматическое регулирование мощности электрокалорифера для нагрева воздуха до заданной температуры в диапазоне от +10°С до +30°С
Защита от перегрева калорифера
Ступенчатое подключение нагревательных секций калорифера для уменьшения "бросков" тока в процессе терморегулирования
Контроль состояния датчиков на обрыв и короткое замыкание
Подключение к системе "умный дом" * по стандартному протоколу Modbus RTU
Таймер	Недельный, до 9 многозначных команд (день недели, скорость, температура, время, вкл/выкл)	Недельный, до 4-х многозначных (скорость, температура, вкл/выкл) команд в сутки
Автономное питание часов	до 7 часов
Отображение графика изменения температур в процессе функционирования установки
Функция "Северный старт" - последовательное увеличение скорости вентилятора от первой до заданной при включении установки. Актуальна при низких температурах входящего воздуха.
Функция "Понижение скорости". В холодное время года мощность калорифера может оказаться недостаточной для поддержания заданной температуры. В этом случае скорость вентилятора будет автоматически снижаться до тех пор, пока температура на выходе приточной установки не поднимется до заданной.
Функция "Рестарт" - "Автоматический запуск системы". При сбое и восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания.
Возможность управления внешним компрессорно-конденсаторным блоком
Возможность подключения датчика влажности
Возможность подключения датчика СО2
Возможность управления внешним ЕС-вентилятором
Датчик наружного воздуха
Индикация комнатной температуры воздуха
	Читать подробнее об автоматике Zentec	Читать подробнее об автоматике GTC



* - По вопросам подключения к системе "умный дом" (в т.ч. получение таблицы регистров)
необходимо обращаться к производителю автоматики Zentec и GTC.

Производительность



О производителе:

Желание изменить сложившуюся ситуацию послужило главным толчком к созданию конструкторского бюро и производства, именуемого ныне компанией «VENTMACHINE». Производственная база была основана в 2002 году, а в 2003 году в продажу вышла первая бесшумная вентиляционная установка «PVU-120», включившая в себя, помимо вентиляционных качеств, еще и свойство мощного очистителя воздуха. <За время работы модельный ряд был расширен до 7 устройств, которые, по отзывам непосредственных пользователей, показали себя с наилучшей стороны. Оборудование успешно применяется в большинстве регионов СНГ, а также за его пределами. В установках, выпускаемых «VENTMACHINE», предпочтение отдается надежным комплектующим от известных европейских производителей, отлично зарекомендовавшим себя за предыдущие годы работы.
