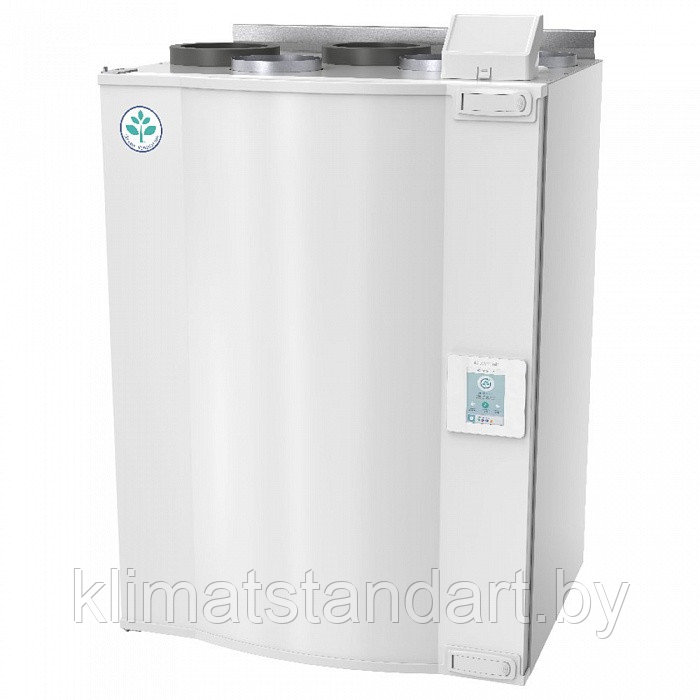

Systemair SAVE VTR 700 L Приточно-вытяжная установка
Агрегат с высокоэффективным рекуператором роторного типа
- Высокоэффективный роторный теплообменник с регулируемой скоростью вращения
- Функция переноса влаги с автоматической функцией защиты от обмерзания
- Энергоэффективные радиальные вентиляторы, с современной EC-технологией
- Раздельные настройки параметров приточного и вытяжного воздуха
- Мастер первого запуска для легкого ввода в эксплуатацию
- Автоматический переход на «Летний режим» (без рекуперации)
- Управление по потребности по уровню влажности воздуха (встроенный датчик влажности)
- Низкий уровень шума
- Поддержка протокола Modbus через порт RS485
Приточно-вытяжная вентиляционная установка с рекуперацией тепла для жилых помещений с вентилируемой площадью до 550 м2. Лево- и правосторонние модели.
SAVE VTR 700 поставляется в белом корпусе со встроенной панелью управления. Опционально доступно подключение одной или нескольких выносных панелей управления.
SAVE VTR 700 – готовое решение: тепло-звуко изолированный корпус из сэндвич-панелей; встроенная и запрограммированная система автоматики; энергоэффективный роторный теплообменник с регулируемой скоростью вращения для защиты от обмерзания и с функцией переноса влаги обратно в приточный воздух; электрический догреватель; фильтры. Энергоэффективные вентиляторы с EC-двигателями потребляют на 50% электроэнергии меньше по сравнению с традиционными двигателями переменного тока. Современные технологии обеспечивают низкие значения SFP (Specific Fan Power), так же как и специальный дизайн установки.
Управление агрегатом осуществляется со встроенной в корпус панели управления или дополнительной выносной панели. Программа «Мастер первого запуска» упрощает процесс запуска установки, предотвращает введение некорректных настроек. Символы и текст на дисплее отображают выбранные уставки; температуру приточного воздуха и скорость вентилятора. Параметры работы приточного и вытяжного вентиляторов задаются при первом запуске установки, но при необходимости могу быть изменены в настройках меню. Встроенная функция таймера автоматического изменения режимов работы день/ночь. Возможна установка таймера замены фильтров. Сигнал тревоги оповестит в случае возникновения неисправности.
CD панель управления имеет уровень пользователя для авторизованных сервисных центров и обслуживающего персонала. Внешняя CD панель подключается посредством кабеля с коннектором на верхней панели установки.
Установка имеет возможность управлять внешним водяным нагревателем или охладителем, поставляется со встроенным в корпусе датчиком влажности в вытяжном канале. Помимо этого, установка может работать по потребности по показаниям внешних датчиков (датчиков присутствия, CO2, RH), что обеспечивает наибольшую эффективность работы.
Установка оснащена фильтрами приточного воздуха F7 и вытяжного G3. Опционально доступен фильтр приточного воздуха G3.
Установка имеет возможность управлять внешним водяным нагревателем или охладителем, поставляется со встроенным в корпусе датчиком влажности в вытяжном канале. Помимо этого, установка может работать по потребности по показаниям внешних датчиков (датчиков присутствия, CO2, RH), что обеспечивает наибольшую эффективность работы.
Установка оснащена фильтрами приточного воздуха F7 и вытяжного G3. Опционально доступен фильтр приточного воздуха G3.
Схема подключения приточно-вытяжной установки Systemair SAVE VTR 700 L
F7 = | Фильтр наружного воздуха |
VR = | Роторный регенератор |
EF = | Вытяжной вентилятор |
G3 = | Фильтр вытяжного воздуха |
G4 = | Фильтр вытяжной/приточный (только для агрегатов VTC) |
ETS = | Датчик температуры вытяжного воздуха |
SF = | Приточный вентилятор |
EH = | Электрический нагреватель |
SS = | Датчик температуры приточного воздуха |
OT = | Термостат защиты от перегрева |
ET = | Аварийный термостат |
EHS = | Датчик температуры отработанного воздуха |
OS = | Датчик температуры наружного воздуха |
BP = | Байпас кухонного зонта |
BD = | Байпас встроенного кухонного зонта |
DB = | Клапан байпаса |
RH = | Датчик относительной влажности |
1 = | Наружный воздух |
2 = | Приточный воздух |
3 = | Вытяжной воздух |
4 = | Отработанный воздух |
Видеоролик Systemair SAVE VTR |
Основные | |
---|---|
Производитель | Systemair |
Страна производитель | Швеция |
Гарантийный срок | 24 мес |
Частота тока | 50 Гц |
Потребляемая мощность | 354 Вт |
Максимальная температура окружающей среды | 40 град. |
Минимальная температура окружающей среды | -15 град. |
Уровень шума | 39 дБ |
Производительность | 700 куб. м/час |
Эффективности рекуперации тепла | 84 % |
Пульт дистанционного управления | Нет |
Вес | 82 кг |
Тип установки | Приточно-вытяжные установки |
Размещение приточно-вытяжной установки | Внутреннее |
Пользовательские характеристики | |
Присоединительный размер, мм | 250 |
Тип рекуператора приточно-вытяжной установки | Роторный |
Напряжение | 220 В |
Датчик углекислого газа | Да |
- Цена: Цену уточняйте
